Установленный в АО "СПКБ "Техно", Подольск
анализатор AK102-08
дооснащен возможностями контроля искробезопасных кабелей для взрывозащищенных зон.
ГОСТ IEC 60079-14 определяет правила применения искробезопасных кабелей, вводя ограничения на погонные параметры - ёмкость, индуктивность, сопротивление.
Анализатор АК102-08 обеспечивает контроль искробезопасных кабелей как продукции завода:
-
измерение параметров комбинаций ТПЖ (число комбинаций равно N(N-1)/2 и достигает 28 уже для 4-парных кабелей, что затрудняет измерения в ручном режиме),
-
на строительных длинах (длина на барабане может достигать нескольких километров, что является непреодолимым препятствием при использовании стандартных методов).
Наличие коммутатора и применение системного метода позволяет анализаторам АК102 контролировать кабельную продукцию практически без ограничений по числу ТПЖ и длине.
Анализатор LAN-кабелей
AK102-08 установлен
на заводе ООО АКМ ГРУПП,
Нижний Новгород.
Анализатор обеспечивает контроль
-
5e-кабелей длиной 305 м
на портах быстрого подключения 1, 2, 3, 4 и -
кабелей категорий 6 и 6A на экранируемых портах 5, 6, 7, 8,
обеспечивающих подключение с коротким участком разделки.
Анализатор AK102-08 установлен в
АО "СПКБ "Техно", Подольск.
СПКБ "Техно" - первый российский кабельный завод,
квалифицирующий и контролирующий электрические параметры
интерфейсных кабелей и LAN-кабелей по впервые введенному
межгосударственному ГОСТ 35237-2024, поддерживаемому
анализаторами
симметричных
и коаксиальных
кабелей AK102.

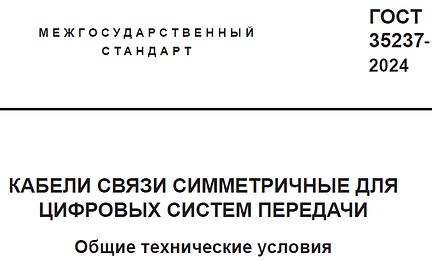

Опубликован стандарт
ГОСТ 35237-2024.
Кабели связи симметричные
для цифровых систем передачи. ОТУ.
Контроль электрических параметров LAN-кабелей (в т.ч. однопарных SPE 600) обеспечен анализаторами AK102.
Опубликована статья Устранение методической погрешности измерения погонных параметров электрических кабелей для искробезопасных систем.
Журнал "Измерительная техника" №8, 2024.
(The translationis published in MeasurementTechniques):
-
обзор требований к искробезопасным цепям;
-
стандартный метод измерения индуктивности характеризуется прогрессивным ростом погрешности измерений, ограничивающим предельную длину контролируемого образца,
-
системный метод снимает ограничение предельной длины, что позволяет контролировать параметры искробезопасности кабельной продукции на строительных длинах.
Сделан доклад
"Российские анализаторы
слаботочных кабелей
как продукции
кабельных заводов и
торговых домов"
на организованной
Ассоциацией «Электрокабель» и
ОАО «ВНИИКП» конференции
«Кабельная промышленность.
Наука. Техника. Производство».
19.03.2024. Москва
Сделан доклад
"Российские анализаторы
кабелей SpaceWire-RUS"
на диалог-сессии
"Разработка средств связи
для особых условий эксплуатации
отраслевыми заказчиками".
13.03.2024. Москва
Опубликована статья
LAN-кабели. Требованиям каких нормативных документов они должны соответствовать?
Журнал "Первая миля" №1, 2024.
Рассмотрено взаимоотношение
Регламента Таможенного союза
ТР ТС 004/2011 и
общих технических условий по
ГОСТ Р 54429-2011
в свете
Решения коллегии ЕЭК № 55 от 11.05.2023
Сделан доклад
"Российские анализаторы слаботочных кабелей как продукции кабельных заводов. Требования Заказчиков. Анализаторы. Практика"
Секция "Телекоммуникационные кабели" - Ассоциация Электрокабель - 21.09.2023.
Сочи
Анализатор
АК102-24 с
коммутатором
на 24 пары
установлен
на ТКЗ,
На Ruscable.ru размещена статья
"Эксплуатационная
надежность
структурированных
кабельных
систем:
в основе –
характеристики
СКС-кабеля"
В СПКБ "Техно" проведен Семинар по
методам и
средствам
контроля
кабельной
продукции и
выполнены
измерения
образцов
кабелей
Доклад "Российские анализаторы для контроля СКС-кабелей как продукции кабельных заводов. Стандарты, варианты исполнения, опыт применения" на семинаре ВНИИКП
«Отечественная кабельная промышленность для систем передачи информации». Связь 2023.
Патент на изобретение "Калибровочная нагрузка векторного анализатора цепей".
Идея изобретения
описана в статье,
опубликованной
в журнале
Измерительная
техника".
Для минимизации
погрешности
измерений
импеданса
следует применять
комплиментарные
объекту измерений
нагрузки.
Минимизация методической погрешности измерений частотных характеристик волнового сопротивления витых пар - статья
в журнале "Измерительная техника"
№9 2022:
-
анализ причин искажения измеренной частотной характеристики импеданса пар LAN-кабелей;
-
модель искажений, подтвержденная практическими результатами,
-
калибровка измерительных систем с компенсацией искажений, вносимых участком разделки.
The translation
is published in
Measurement
Techniques.
Электрические параметры высокочастотных кабелей связи. Вопросы развития, нормирования и контроля - статья в отраслевом журнале "Кабели и провода" №4, 2022:
-
представляет материал нового стандарта, дополняющего известный ГОСТ Р 54429 новыми задачами и требованиями;
-
информирует о соответствующем средстве контроля LAN-кабелей,
разработанном
группой
российских
компаний.
Анализатор АК102
введен в эксплуатацию
на ТКЗ,
Тольятти.
Состав технических средств:
LCR-76002 – НЧ-параметры,
АКИП-6602 – ВЧ-параметры,
ЗиП и комплект для калибровки.
Объекты контроля:
LAN-кабели - ГОСТ Р 54429.
Система А132
введена в эксплуатацию
в НПП «Информсистема»,
Ростов-на-Дону.
Состав технических средств:
М4122 – изоляция жил,
LCR-76002 – НЧ-параметры,
АКИП-6602 – ВЧ-параметры,
ИК-32 – коммутатор,
ЗиП и комплект для калибровки.
Объекты контроля:
LAN-кабели - ГОСТ Р 54429,
ШПД-кабели - ГОСТ Р 70042,
Метро-кабели - ГОСТ Р 70126,
РК-75 до 3000 МГц - ГОСТ Р 53880,
РК-50 до 6000 МГц - ГОСТ Р 58416.
ГОСТ Р 70042-2022 - новый стандарт
- кабели симметричные для ШПД
- анализаторы AK102
Электрические параметры LAN-кабелей: Как нам реорганизовать контроль - статья в журнале
"Первая миля" №7, 2021.
Система А132 в приложении к контролю LAN-кабелей как готовой продукции кабельных заводов позволяет расследовать причины несоответствия кабелей нормам,
обеспечить приемосдаточные испытания
LAN-кабелей, в т.ч.
организовать неразрушающий контроль
кабельной продукции в ходе приемо-сдаточных испытаний.
Поиск мерцающих дефектов
на кабельных линиях
магистральных трубопроводов.
Обзор измерений кабельной линии.
Мониторинг
отражения
от дефектной
муфты -
есть мерцание.
Найден
"непропай" -
см. видео
и теорию.
ГОСТ Р 59387-2021 - новый стандарт - монтажные кабели для взрывоопасных зон - анализатор AK400
Устранение побочных эффектов при измерении ВЧ-параметров кабелей - статья в журнале "Кабели и провода"
Особенности разработки ВЧ-кабелей - статья в журнале "Кабели и провода"
