Анализаторы AK101 измеряют высокочастотные (ВЧ) параметры:

• симметричных кабелей
  LAN-кабелей - ГОСТ Р 54429, IEC 61156, ГОСТ 35237 - кат. 3, 5, 5e, 6, 6A, 7, 7A;
  ШПД-кабелей - ГОСТ Р 70042;
  кабелей для подвижного состава метрополитенов - ГОСТ Р 70126;

• коаксиальных радиочастотных кабелей (РК)
  с импедансом 75 Ом - ГОСТ Р 53880-2010 и др.,
  с импедансом 50 Ом - ГОСТ Р 58416-2019 и пр..

Измеряемые ВЧ-параметры:

• погонная задержка,

• внесенное затухание на фактической длине образца,

• коэффициент затухания,

• затухание переходных влияний на ближнем конце,

• защищенность от переходных влияний на дальнем конце,

• затухание асимметрии,

• затухание возвратных потерь,

• волновое сопротивление (импеданс),

• рефлектограмма - обнаружение местных неоднородностей.

​​​

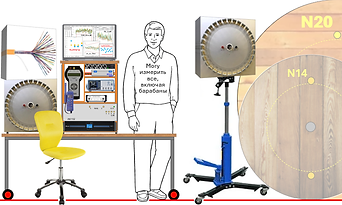

Анализаторы AK102-n дополнительно оснащаются:

• измерителем иммитанса - сопротивление, емкость, индуктивность,

• мегаомметром - сопротивление изоляции и электрическая прочность изоляции,

• коммутатором на  n = 4 / 8 / 16 / 24 / 32 портов - контроль многопарных кабелей.

​​

Анализаторы AK102-n могут быть применены для контроля LAN-кабелей и иных
кабелей - индустриальных, инструментальных, монтажных,
в т.ч. используемых для создания искробезопасных систем.
Требования к искробезопасным кабелям устанавливаются в ГОСТ Р 59387 и
распространяются на емкость C, индуктивность L, соотношение L/R.

Особое внимание уделяется контролю перечисленных параметров
не только в парах, но и во всех комбинациях ТПЖ в кабеле.

​

Кратко о возможностях анализаторов AK102-n​​

• AK101. Анализаторы ЧХ симметричных и коаксиальных кабелей

• AK101. Пример краткого протокола измерений симметричного кабеля

• AK102. Пример протокола измерений коаксиального 75-омного кабеля

​

Анализаторы AK102-n - установка и доработка:

• АК102. Анализатор установлен на Тольяттинском кабельном заводе (ТКЗ)

• АК102-24. ТКЗ - дооснащение коммутатором на 24 порта

• АК102-08. Анализатор LAN-кабелей и РК-кабелей установлен в СПКБ Техно

• АК102-08. Анализатор LAN-кабелей установлен на заводе ООО АКМ ГРУПП

• АК102-08. СПКБ Техно - доработка для контроля искробезопасных кабелей

​​

Анализаторы AK102-n обеспечивают контроль кабелей по стандартам:

• ГОСТ Р 54429-2011.
  Кабели связи симметричные для цифровых систем передачи. ОТУ

• ГОСТ 35237-2024.
  Кабели связи симметричные для цифровых систем передачи. ОТУ

• ГОСТ Р 70126-2022.
  Кабели для систем цифровой связи подвижного состава метрополитена. ОТУ

• ГОСТ Р 72673-2026.
  Провода и кабели монтажные для железнодорожного подвижного состава. ОТУ

• ГОСТ Р 70020-2022.
  Космическая техника. Интерфейсы и протоколы высокоскоростного межприборного информационного обмена и комплексирования бортовых систем космических аппаратов. SpaceWire-RUS

• IEC TS 60079-47.
  Explosive atmospheres - Part 47: Equipment protection by 2-Wire Intrinsically Safe Ethernet concept (2-WISE)

• ГОСТ IEC 62026-3-2015.
  Аппаратура распределения и управления низковольтная. Интерфейсы между контроллерами и приборами (CDI). Часть 3. Система связи DeviceNet

• ГОСТ Р 70042-2022.
  Кабели связи симметричные для сетей широкополосного доступа. ОТУ

• ГОСТ Р 53880-2010.
  Кабели коаксиальные для сетей кабельного телевидения. ОТУ

• ГОСТ Р 58416-2019.
  Кабели радиочастотные. ОТУ​

​​

​
